电路板电流测量实操指南（电子维修质检爱好者通用版，从万用表到钳形表全覆盖）

一、开头引言

电路板电流是衡量电子设备工作状态的核心电气参数之一，在电子维修诊断、工厂流水线质检、电路板研发调试三大场景中，测量电路板电流的好坏直接决定了故障排查效率和产品质量把控水平。无论是新手电子爱好者想用万用表检测电路板电流步骤，还是专业质检工程师需要高精度测量电路板电流的设备选型，掌握一套科学、安全、适配场景的电路板电流测量方法，都是电子从业者的基本功。

本文将结合工业设备维修、家电电路板检测、消费电子研发三类典型场景，从基础到进阶，分层次详解万用表测电路板电流、钳形表测电路板电流、电流探头与示波器配合测量三种主流方法，兼顾新手易懂与专业精准，帮助不同基础的读者快速掌握测量电路板电流好坏的实操技巧，规避测量过程中的安全风险和常见误判。

二、前置准备

（一）电路板电流检测核心工具介绍（基础款+专业款）

测量电路板电流的工具选择，需根据场景精度要求和被测电流范围来决定。以下按基础款（新手入门、家电维修、简单电路测试）和专业款（工厂质检、工业设备维修、研发调试）两类分别介绍：

基础款工具（新手必备）：

• 数字万用表：最通用的测量仪器，可测直流电流和交流电流。选择时注意真有效值（True RMS）功能，在测量非正弦波形（如变频器输出）时更准确。普通万用表一般只能测量45~66Hz或45~440Hz的交流正弦波，部分真有效值万用表测量频率范围要宽得多-24。

• 钳形电流表（基础型）：无需断开电路即可测量交流电流，适合家用电器的线路电流快速检测和工业现场排查。

专业款工具（进阶专用）：

• 高精度钳形表（支持直流）：工厂质检和汽车电路维修必备，需具备直流电流测量功能和归零（ZERO）校准功能，以消除钳口剩磁干扰。直流测量时要注意电流方向与钳形表上标注的方向一致，否则读数为负-11。

• 电流探头+示波器：用于研发调试和复杂波形分析，可观测电流的动态变化和波形质量。电流探头通常具有不同的额定电流范围和频率响应，需确保所选探头能够覆盖被测电流的范围，并具有足够的频率响应以适应电路的工作频率-3。

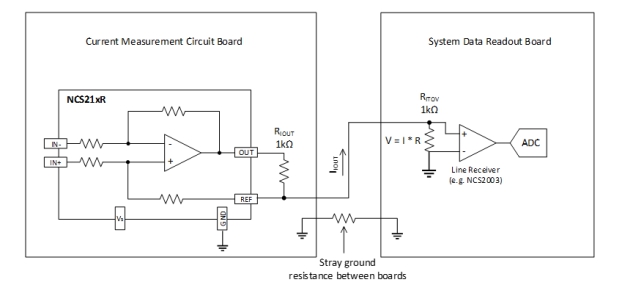

• 高精度直流电源+四线制毫欧表：工厂高电流测试（如电源模块载流能力验证）场景使用，通过电压降法计算电流，可达到毫欧级别的电阻测量精度-43。

• 宽带功率测试系统（如AnyWay）：变频器输出等特殊场景的专业选择，通过高速采样和频谱分析，可精确测量PWM波形中的基波有效值（H01），适用于任意调制方式的非正弦信号测试-24。

（二）电路板电流检测安全注意事项（重中之重）

测量电路板电流涉及带电操作和潜在的高压风险，以下4条核心安全规范务必严格遵守：

1. 断电操作优先原则：进行万用表电流测量的串联接线前，务必切断被测电路电源。仅钳形电流表的钳形功能可在不断电情况下测量，但测量电压或电阻时，仍必须断开电源-11。任何情况下，不要用电阻档测量电流或电压，否则容易损坏万用表-55。

2. 高压/大电流场景的防护要求：测量高压线路（如工业变频器输入侧）电流时，必须戴上绝缘手套、穿上绝缘鞋并站在绝缘垫上。测量大电流（如电源模块载流测试）时，应使用高压绝缘手套+护目镜，防止电弧灼伤，PCB边缘加装亚克力防护罩防飞溅，测试台配备灭火装置-43。

3. 仪器使用规范：测量电流前，先检查万用表外观有无损坏，确保电量充足，表笔绝缘层完好。选择合适的量程——若无法预估电流大小，先用量程最大档测量，再逐步缩小量程，以防过载损坏仪表-55。钳形表测量前先检查电池电压，确保功能正常-。

4. 电路板预处理注意事项：测量前确保电路板无明显损坏或短路，环境干净无尘且有良好接地-3。若电路板上有大电容（如开关电源中的滤波电容），需先放电再操作，防止残留电压损坏万用表或造成触电。

（三）电路板电流基础认知（适配各类检测场景）

在动手测量之前，先了解几个与测量密切相关的核心概念：

• 电流类型：电路板上的电流主要分为直流电流（DC）和交流电流（AC）。直流常见于电池供电设备、稳压电源输出、电路板内部工作电流；交流常见于电源输入端、变压器输出侧、电机驱动电路。测量前务必确认被测电流类型，旋钮打到对应档位。

• 关键参数：测量时需关注电流大小（单位A/mA/µA）、电流方向（仅直流）、波形形态（交流时是否有谐波干扰）。变频器输出为PWM波形，包含基波和大量高次谐波，普通万用表测量结果会包含载波成分，需用专业真有效值仪表-24。

• 测试点选择：电流必须串联测量，因此需要找到可断开接入的测试点——通常是电源正极输入线、某分支电路的正极路径，或通过焊接的测试跳线/测量口。

三、核心检测方法

（一）电路板电流基础检测法（新手快速初筛）

在正式使用仪器测量前，可用基础方法对电路板电流状态做快速判断，适合维修前的初步排查。

方法：用万用表电阻档做开路/短路预判

1. 将电路板完全断电，确保电容已放电。

2. 万用表调至电阻档（Ω），先短接表笔确认蜂鸣档正常。

3. 测量电路板电源正负极之间的电阻值——若读数为零或接近零，表明存在短路故障，通电后电流会异常偏大，需先排查短路点后再通电测试。

4. 测量关键元器件（如保险丝、电感、开关）两端的电阻——正常值应为零或很小阻值；若为无穷大，表明该路径开路，电流无法通过。

注意要点：此法仅用于预判，无法得到精确电流数值，但可快速定位断路/短路故障，避免贸然通电造成二次损坏。

（二）万用表检测电路板电流步骤（新手重点掌握）

万用表串联法是测量电路板直流工作电流最基础、最通用的方法，适用于几乎所有电子维修场景。核心原则：万用表必须串联在电路中，电流从红表笔流入、从黑表笔流出。

第一步：档位和插孔设置

• 将黑表笔插入“COM”公共插孔。

• 预估被测电流大小：若大于200mA，将红表笔插入“10A”插孔，并将旋钮打到直流电流档（DC A）的“10A”量程；若小于200mA，将红表笔插入“mA”插孔，旋钮打到直流200mA以内的合适量程（如200m、20m）-61。

• 若无法预估电流大小，先用最大量程档测量，再逐步缩小量程以获得更精确读数。

第二步：断开电路并串联接入

• 切断被测电路电源。

• 找到需要测量电流的路径（通常是电源正极输入线或某个分支电路的正极），断开该路径。

• 将万用表串联接入：红表笔接断开处靠近电源正极的一端，黑表笔接断开处靠近负载的一端-4。

• 以直流供电电路为例：电池正极→红表笔→万用表→黑表笔→电路板正极输入端→电路板负极→电池负极，形成完整回路-。

第三步：通电并读数

• 接通电路板电源，观察万用表显示屏上的电流数值。

• 若显示“1.”或“OL”（过载），说明量程太小，应立即断电，选择更大的量程后重新测量。

• 若显示数值前出现“-”负号，说明表笔极性接反，电流方向与实际相反（万用表仍可正常读数），可交换红黑表笔位置或直接记录为负值-61。

• 读取稳定后的数值即为该电路或分支的工作电流。

第四步：恢复电路

• 断电，拆下万用表，将断开处重新焊接或连接好。

万用表串联测量电路板电流实用技巧：若电路板上预留了测量跳线或测试点（某些设备在设计中会预留可断开的跳线焊点），可直接焊开跳线进行测量，避免割断铜箔。测量完成后将跳线重新焊通即可。

（三）钳形表测量电路板电流方法（进阶不断电测量）

钳形表的核心优势是无需断开电路即可测量电流，适合工业现场快速排查和带电场景。操作前需确认：测量交流电流用AC档，测量直流电流需钳形表具备直流测量功能（非所有型号都支持）-11。

第一步：档位和量程设置

• 根据被测电流性质，将功能旋钮转到交流（AC A，符号“~”）或直流（DC A，符号“⎓”）电流档。

• 手动量程表：先旋到最大档位（如600A），测量后再逐步降低量程以获得更精确读数-11。

• 自动量程表：开启后自动切换，无需手动调节。

• 部分支持直流的钳形表测量前需按“ZERO”键归零，消除钳口剩磁干扰-11。

第二步：正确卡入导线（最关键的一步）

• 按下钳形表扳机，张开钳口。

• 必须将单根被测导线垂直放入钳口中心位置-11。

• ❌ 禁止同时夹住火线和零线（或任何多根导线）！钳形表测量的是穿过闭合磁环的净电流总和。同时夹住火线和零线时，两者电流大小相等、方向相反，磁场相互抵消，读数为零-11。

• 松开扳机，让钳口完全闭合，确保导线位于钳口标记中心位置。

第三步：读数并记录

• 保持钳口稳定闭合，观察显示屏读数。若数值过小（如钳形表分辨率有限），可采用导线绕圈法：将导线在钳口内绕几圈再测量，然后将读数除以圈数，获得实际小电流值-。

• 直流测量时注意电流方向标识，夹反或电流方向反了都会显示负值-11。

钳形表测量电路板电流场景适配：工业控制柜中测量电机工作电流、家电维修中测压缩机启动电流、工厂流水线批量检测电源板输入电流——这些不断电测量的场景，钳形表是最优选择。

（四）电流探头+示波器测量电路板电流（进阶精准分析）

当需要观察电流的动态变化、波形质量或高频成分时（如开关电源的电流纹波、电机驱动器的PWM波形），万用表和钳形表无法满足需求，此时需要电流探头配合示波器或专用电流测量仪器。

适用场景：研发调试、复杂波形分析、开关电源设计验证、变频器输出电流分析、EMC测试中的谐波电流测量。

操作流程：

1. 选择合适探头：根据被测电路的电流范围和频率选择合适的电流探头，确保探头的额定电流范围能够覆盖被测范围，且符合所用示波器的输入要求-30。

2. 连接与校准：将电流探头输出连接到示波器，根据探头规格设置仪器的量程和频率范围。进行实际测量前，通常需对探头进行校准，确保输出与实际电流值匹配-30。

3. 夹持探头并测量：将探头夹在电路板上的导线上（注意夹在导线而非元件上，以免损坏），确保探头完全闭合、接触良好-3。

4. 分析波形：打开电路板电源，通过示波器观察电流波形。可以分析电流峰值、有效值、纹波幅度、谐波成分等参数-3。

进阶提示：测量变频器输出电流时需特别注意——变频器实际输出波形为PWM波，包含基波和载波信号，普通万用表会将基波和载波一起包含进去导致读数偏高。专业测试应使用真有效值万用表或宽带功率测试系统，具备在PWM波形中分解基波的能力-24。

四、补充模块

（一）不同场景下测量电路板电流的检测重点

根据测量场景的不同，检测重点和判断标准有明显差异：

1. 家电维修场景（万用表串联法为主）

• 检测重点：电路板静态工作电流和动态负载电流。如开关电源空载电流是否正常（通常几十mA）、负载接入后电流是否稳定上升。

• 常见被测设备：电视电源板、变频空调控制板、洗衣机驱动板。

• 判断标准：参考设备铭牌或维修手册的额定电流值，实际工作电流不应超过额定值±20%。

2. 工业设备维修场景（钳形表为主，带电测量）

• 检测重点：电机运行电流、PLC电源模块输出电流、变频器输出侧电流、各分支线路电流平衡性。

• 特殊要求：工业设备电压等级高（AC 380V以上），测量时务必使用CAT III或CAT IV安全等级的表笔和钳形表，佩戴绝缘防护装备。

• 判断标准：三相电流差值应在5%以内，单相电流不超过设备额定电流的1.1倍。

3. 消费电子研发/质检场景（精密仪器+示波器）

• 检测重点：待机功耗对应的微安级电流、工作模式下的动态电流波形、上电浪涌电流峰值。

• 特殊要求：需使用高精度万用表（6位半）或电流探头+示波器，注意测试环境温湿度控制。

• 判断标准：依据产品设计规格书中的电流参数限值，通常要求误差在±5%以内。

（二）电路板电流测量常见检测误区（避坑指南）

以下5个高频误判定要注意规避：

（三）电路板电流失效典型案例（实操参考）

案例一：工业开关电源空载电流异常偏高（工厂质检场景）

• 故障现象：某工厂一批DC-DC电源模块在质检环节出现批量异常，空载功耗比正常值高出约40%，部分模块通电后5分钟内发烫。

• 检测过程：用万用表串联法测量模块输入端的空载电流。正常模块空载电流约12mA，故障模块测得约85mA。进一步用电流探头配合示波器观察输入电流波形，发现存在高频尖峰干扰，每周期出现两次不对称的浪涌脉冲。

• 原因分析：输入滤波电容失效（容量从标称100µF衰减至不足5µF），导致整流后的纹波电流未经有效滤波直接进入后级电路，造成空载电流异常升高且波形畸变。

• 解决方法：更换失效滤波电容后重新测量，空载电流恢复至11.8mA，波形恢复正常正弦包络，问题解决。

案例二：家电控制板静态电流过大导致电池耗电快（消费电子维修场景）

• 故障现象：某便携设备用户反馈电池充满后待机不到24小时即耗尽，远超正常待机时间。

• 检测过程：用万用表串联在电池正极与电路板电源输入端之间测量静态电流。正常待机电流应在50µA以内，故障设备测得持续约1.8mA。逐级断开外围电路排查——断开WiFi模块后电流降至60µA，确认WiFi模块在休眠模式下未正确进入低功耗状态。

• 原因分析：WiFi模块的电源管理引脚虚焊，导致休眠信号无法传递，模块始终处于工作模式的低功耗状态而非深度休眠状态。

• 解决方法：重新焊接WiFi模块引脚后再次测量，待机电流恢复至48µA，设备待机时间恢复正常。

五、结尾

（一）电路板电流检测核心（分级高效排查策略）

针对不同检测场景和读者基础，提炼以下分级排查策略：

新手级（维修入门/电子爱好者）——万用表串联法

1. 断电→确认电容已放电

2. 万用表调至电流档（从最大量程开始）→红表笔插mA/10A孔→黑表笔插COM孔

3. 断开被测路径→红表笔接电源侧→黑表笔接负载侧→串联接入

4. 通电读数→断电→恢复电路
   适用场景：电路板静态工作电流测量、家电维修、简单电路调试

进阶级（工业维修/现场排查）——钳形表法

1. 确认电流类型（AC/DC）→选择对应档位

2. 手动量程表从最大档开始→钳口仅夹单根导线

3. 直流测量前归零→读数记录
   适用场景：不断电测量、工业控制柜电机电流检测、工厂流水线快速抽检

专业级（研发质检/高精度分析）——电流探头+示波器法

1. 选合适探头→连接示波器→校准

2. 夹持探头→通电→观察波形

3. 分析电流动态变化和频谱成分
   适用场景：开关电源纹波分析、变频器输出波形测量、EMC谐波测试

（二）电路板电流检测价值延伸（日常维护与采购建议）

日常维护建议：

• 定期测量关键电路板的静态工作电流并建立数据档案，一旦发现电流趋势异常（如逐渐增大或波动加剧），可提前预警潜在故障。

• 工业变频器和电源设备每季度用钳形表测量输入/输出侧电流，对比历史数据，异常变化5%以上即需排查。

采购与校准建议：

• 万用表每年送检一次或使用已知电流源自行校准，确保测量精度。工厂质检环节建议采用更高精度的台式万用表或校准后的便携表。

• 选择工具时根据行业场景决定：家电维修侧重便携性和性价比（基础数字万用表即可），工业维修优先选择CAT III/CAT IV安全等级的表具，研发场景投资真有效值万用表和电流探头。

（三）互动交流（分享电路板电流检测难题）

你在实际工作中是否遇到过电路板电流测量的疑难问题？欢迎在评论区分享交流：

• 维修家电时，是否遇到过静态电流正常但动态负载电流异常波动的情况？你是如何排查的？

• 工厂质检中，批量检测电路板工作电流时有没有更高效的快速筛选方法？

• 用钳形表测直流小电流时，归零后读数仍不稳定，是什么原因造成的？你有更好的处理技巧吗？

欢迎持续关注，获取更多电子元器件检测实操干货！
